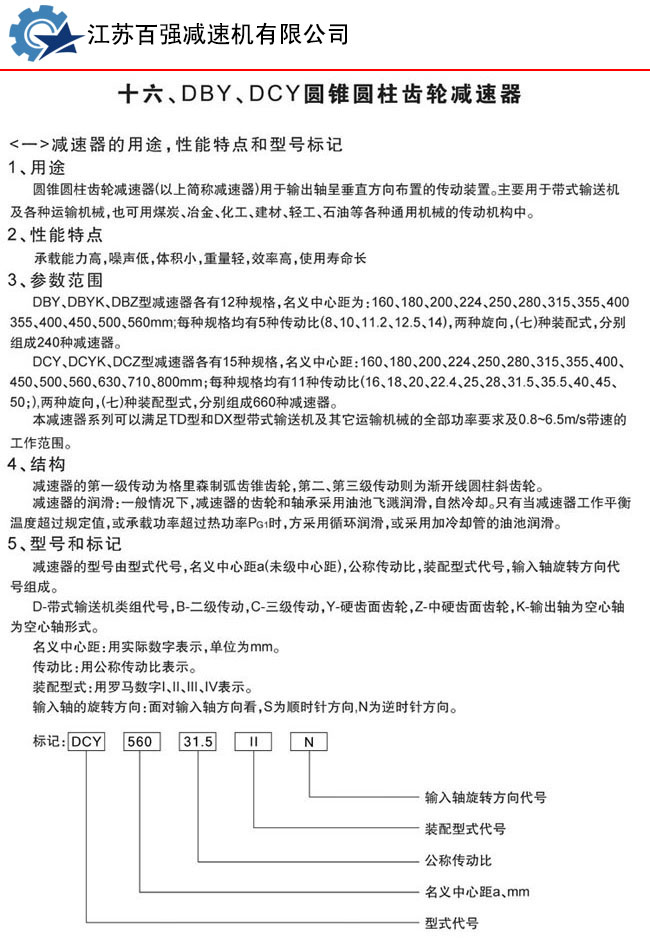

一、减速机的用途、性能特点和型号标记

1.1  用途

    圆锥圆柱齿轮减速机（以下简称减速机）用于输入轴与输出轴呈垂直方向布置的传动装置。主要用于带式输送机及各种运输机械，也可用于煤炭、冶金、矿山、化工、建材、轻工、石油等各种通用机械的传动机构中。

1.2  性能特点

   承载能力高，噪声低，体积小，重量轻，效率高，使用寿命长。

1.3  参数范围

   DBY、DBYK、DBZ型减速机各有12种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560mm每种规格均有5种传动比（8，10，11.2，12.5，14）两种旋向，四种装配型式，分别组成240种减速机。

   DCY、DCYK、DCZ型减速机各有15种规格，名义中心距为：160，180，200，224，250，280，315，355，400，450，500，560，630，710，800mm；每种规格均有11种传动比（16，18，20，22.4，25，28，31.5，35.5，40，45，50）两种旋向，四种装配型式，分别组成660种减速机。

  本减速机系列可以满足TD和DX型带式输送机及其他运输机械的全部功率要求0.8-6.5m/s带速的工作范围。

1.4  结构

  减速机的第一级传动为格里森制弧齿锥齿轮，第二、第三传动则为渐开线圆柱斜齿轮。

   减速机的润滑：一般情况下，减速机的齿轮和轴承采用油池飞溅润滑，自然冷却。只有当减速机工作平衡温度超过规定值，或承载功率超过热功率PG1时，方采用加冷却管的油池润滑。

1.5  型号和标记

   减速机的型号由型式代号，名义中心距a（末级中心距），公称传动比，装配型式代号，输入轴旋转方向代号组成。

   D-带式输送机类组代号，B-二级传动，C-三级传动，Y-硬齿面齿轮，Z-中硬齿面齿轮，K-输出轴为空心轴形式。

   名义中心距：用实际数字表示，单位为mm

   传动比：用公称传动比表示。

   装配型式：用罗马数字I 、II、III、IV表示。

   输入轴的旋转方向：面对输入轴方向看，S为顺时针方向，N为逆时针方向。

标记示例：

  名义中心距为280mm，公称传动比为31.5，装配型式为第III种，输入轴为顺时针方向旋转的三级传动减速机的标记为：减速机DCY280-31.5-III S ZBJ19026

1.6  外形安装尺寸图

外装摆线式电动滚筒　　

  带式输送机传递动力的部件。传动滚筒表面有裸露光钢面，人字形和菱形花纹橡胶覆面。小功率、小带宽及环境干燥时可采用裸露光钢面。人字形花纹胶面摩擦系数大，防滑性和排水性好，但有方向性。菱形胶面用于双向运行的输送机。

最小窗洞滚筒直径D的选取：

D=c*d ，mm

 式中 d——芯层厚度或钢绳直径，mm

 c——系数，棉织物取80，尼龙取90，聚酯取108，钢绳芯取145.
